ちょっと、そこ！オーバーハング ポンプのサプライヤーとして、オーバーハング ポンプを直列構成または並列構成で使用できるかどうかをよく質問されます。それでは、早速本題に入り、このトピックの詳細を見ていきましょう。
まず、オーバーハングポンプとは何かを簡単に理解しましょう。オーバーハング ポンプは遠心ポンプの一種で、インペラがベアリング サポートから「オーバーハング」したシャフトの端に取り付けられています。これらのポンプは、そのシンプルさ、効率性、比較的低コストのため、さまざまな業界で広く使用されています。
オーバーハングポンプのシリーズ構成
オーバーハングポンプを直列構成で使用する場合、基本的には複数のポンプを次々に接続することになります。このセットアップの背後にある考え方は、システムの総揚程 (圧力) を増加させることです。シリーズの各ポンプはシステム全体に独自の揚程を追加し、その結果出口の総圧力が高くなります。
単一のオーバーハング ポンプで供給できるよりも高い圧力を必要とするプロセスがあるとします。 2 つ以上のオーバーハング ポンプを直列に接続することで、必要な圧力を実現できます。たとえば、各ポンプが 50 メートルの揚程を生成できる場合、2 つのポンプを直列に接続すると、理論的には合計揚程が 100 メートルになります。
ただし、オーバーハングポンプを直列構成で使用する場合は、留意すべき点がいくつかあります。まず、各ポンプを通過する流量が同じである必要があります。ポンプ間で流量が異なる場合、効率が低下し、ポンプが損傷する可能性があります。第二に、ポンプは、性能特性の点で相互に互換性があることを確認するために慎重に選択する必要があります。
オーバーハングポンプの並列構成
一方、オーバーハングポンプを並列構成で使用すると、複数のポンプを並べて接続することになります。このセットアップの主な目的は、システムの総流量を増やすことです。並列構成の各ポンプは全体の流れに寄与し、出口での合計流量が増加します。
たとえば、1 台のオーバーハング ポンプが 1 時間あたり 100 立方メートルの流量を供給できる場合、2 つのポンプを並列に接続すると、理論的には合計 200 立方メートル/時間の流量が得られます。これは、大量の流体を迅速に移動する必要があるアプリケーションに役立ちます。
直列構成の場合と同様に、オーバーハング ポンプを並列で使用する場合にもいくつかの考慮事項があります。各ポンプのヘッドは同じである必要があります。ポンプ間で揚程が異なる場合、流量分布が不均一になり、効率が低下する可能性があります。さらに、最適な動作を確保するには、同様の性能曲線を持つポンプを選択する必要があります。
メリットとデメリット
オーバーハングポンプの直列構成と並列構成には、それぞれ独自の長所と短所があります。
シリーズ構成のメリット
- 増加した頭: 前述したように、直列構成の主な利点は、システムの総揚程を増加できることです。これは、給水システムや工業プロセスなど、高圧が必要な用途に役立ちます。
- 柔軟性: シリーズ構成により、さまざまな圧力要件に柔軟に対応できます。必要に応じてポンプを追加または削除して、全揚程を調整できます。
シリーズ構成のデメリット
- 流量制限：直列構成では、各ポンプを通過する流量は同じです。これは、1 つのポンプが故障したり、性能が低下したりすると、システム全体に影響を及ぼす可能性があることを意味します。
- 複雑: シリーズ構成は、単一ポンプ システムと比較して、設計と操作がより複雑になる可能性があります。最適なパフォーマンスを確保するには、ポンプの適切なサイズと選択が重要です。
並列構成の利点
- 流量の増加: 並列構成の主な利点は、システムの総流量を増加できることです。これは、冷却システムや廃水処理プラントなど、大量の流体を迅速に移動する必要がある用途に役立ちます。
- 冗長性: 並列構成は冗長性を提供します。つまり、1 つのポンプが故障した場合でも、他のポンプは動作を継続できます。これにより、システムの信頼性が向上します。
並列構成の欠点
- 頭の制限: 並列構成では、各ポンプの揚程は同じです。これは、システムが高ヘッドを必要とする場合、並列構成が最良の選択肢ではない可能性があることを意味します。
- 料金: 並列構成では通常、より多くのポンプが必要となり、システムの初期コストが増加する可能性があります。さらに、メンテナンスおよび運用コストも高くなる可能性があります。
当社のオーバーハングポンプ製品

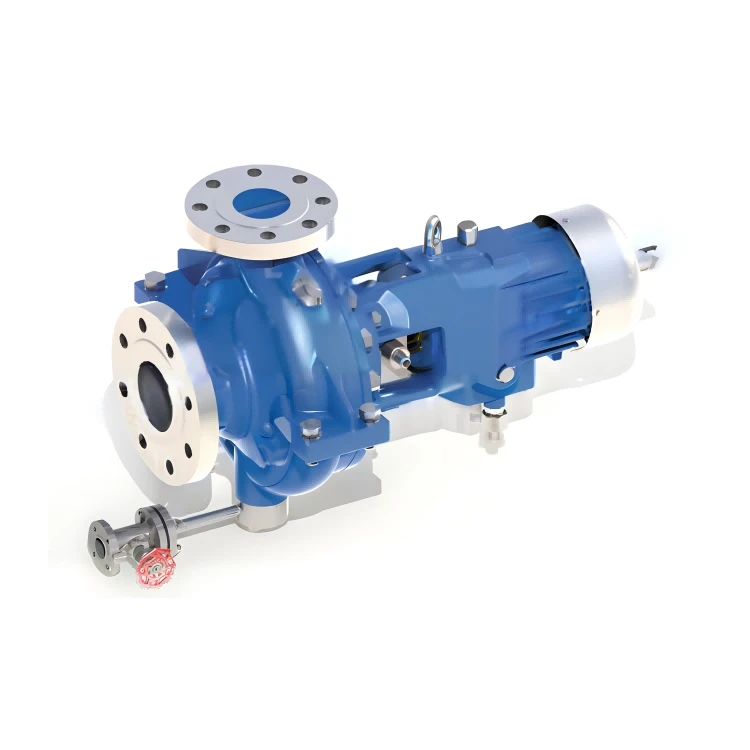

当社では、直列構成と並列構成の両方に適したオーバーハングポンプを幅広く提供しています。私たちのISO クローズドインペラ OH1 ポンプ高効率動作を目指して設計されており、さまざまな用途に使用できます。クローズドインペラ設計を特徴としており、より優れたパフォーマンスと信頼性を提供します。
もございます。ISO オープンインペラ OH1 ポンプ固体や研磨粒子を含む流体の取り扱いに最適です。オープンインペラ設計により固体の通過が良くなり、詰まりのリスクが軽減されます。
より要求の厳しいアプリケーション向けに、API オープンインペラ OH2 ポンプ。このポンプは、米国石油協会 (API) の厳しい要件を満たすように設計されており、石油およびガス産業での使用に適しています。
結論
結論として、オーバーハング ポンプは、アプリケーションの特定の要件に応じて、直列構成と並列構成の両方で確実に使用できます。直列構成は全揚程を増やすのに理想的ですが、並列構成は総流量を増やすのに適しています。
オーバーハング ポンプを直列または並列構成で使用することを検討している場合は、専門家に相談してポンプのサイズと選択が適切であることを確認することが重要です。当社の専門家チームはいつでも、お客様のニーズに最適なソリューションを見つけるお手伝いをいたします。
当社のオーバーハング ポンプについて詳しく知りたい場合、または直列または並列構成についてご質問がある場合は、お気軽にお問い合わせください。さく乳のニーズにどのように対応できるかについて、ぜひチャットで話し合っていただければ幸いです。
参考文献
- ポンプ ハンドブック、第 3 版、Igor J. Karassik、Joseph P. Messina、Paul Cooper、Charles C. Heald 著
- 遠心ポンプ: 設計と応用 by Norman R. Carlson
